Устройства плавного включения ламп накаливания Селен СТЛ

Чаще всего лампы накаливания сгорают при включении (особенно если эти приборы работают вне помещения, где температура окружающей среды ниже). Причина выхода из строя - холодная нить. Дело в том, что в холодном состоянии сопротивление спирали лампы в 10 раз меньше, чем в разогретом. Поэтому пусковой ток лампы мощностью, например, 100 Вт может достигать 7-10 А. После разогрева спирали, который происходит за несколько полупериодов сетевого напряжения, ток уменьшается до рабочего. Именно этот момент пуска является порой губительным для лампочки. Со временем спираль лампы изнашивается, утончается, приобретает неоднородности в своей структуре. Спираль становится более чувствительной к подобным перегрузкам при включении, соответственно увеличивается вероятность ее перегорания.

статья "Инвестиции в светлую долговечность" журнал "Стройэксперт", май 2006 г. - PDF (121 КБ)

Пусковые устройства Селен СТЛ предназначены для плавного включения ламп накаливания, в том числе повышенной мощности (бытовые светильники, прожекторы и т. д.).
Снижение пускового тока позволяет значительно уменьшить вероятность перегорания ламп накаливания в момент включения и, соответственно, многократно увеличить срок их службы.

U, В – напряжение, подаваемое на лампу;
t, ^оС – температура нити накаливания;
t, с – время.

Принцип, используемый в устройствах плавного включения Селен СТЛ, состоит в следующем:

Сначала в течение небольшого времени t₁ на лампу подается минимальный уровень напряжения. При этом нить накаливания начинает постепенно нагреваться, а ее сопротивление увеличивается.

Затем напряжение, подаваемое на лампу, плавно увеличивается на протяжении времени t₂ до номинального уровня (U_н). Нить в свою очередь продолжает плавно увеличивать свою температуру до рабочей (t_р).

Такое воздействие на нить накаливания при включении является самым оптимальным. Позволяет продлить срок службы ламп во много раз и сократить расходы замену ламп и эксплуатацию системы освещения.

Основные отличительные особенности устройств плавного пуска ламп Селен СТЛ:

- предназначение для ламп накаливания повышенной мощности;

- надежность в работе и отсутствие постоянного тепловыделения за счет использования в схеме мощного релейного коммутирующего элемента, который задействуется непосредственно после плавного включения лампы симистором;

- микропроцессорное управление, позволяющее настраивать по индивидуальному заказу время на разогрев лампы;

- трансформаторная схема питания в сочетании с частотным фильтром на входе увеличивает надежность устройства и не создает помех в питающей сети;

- установка в щите на дин-рейку;

- малые габариты;

- возможность дистанционного управления клавишным выключателем.

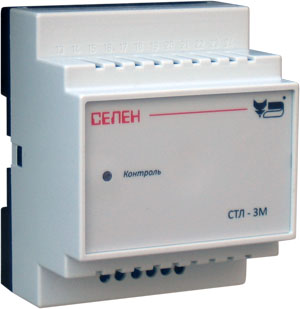

Устройство Селен СТЛ-3М (базовая модель)

Номинальная мощность нагрузки, Вт: 3 000;

Время пуска, с (установленное по умолчанию): 1;

Потребляемая мощность, Вт, не более:

- в режиме пуска: 16;

- в стационарном режиме: 3;

Напряжение управления, В: 220;

Ток управления, мА, не более: 30;

Габаритные размеры: 72 х 62 х 87;

Масса, г, не более: 200;

Способ крепления: рейка din 35.

Техническое описание и инструкция по эксплуатации (ver. 6.3) - PDF (161 КБ)

По заказу изготавливаются устройства другой требуемой мощности.
